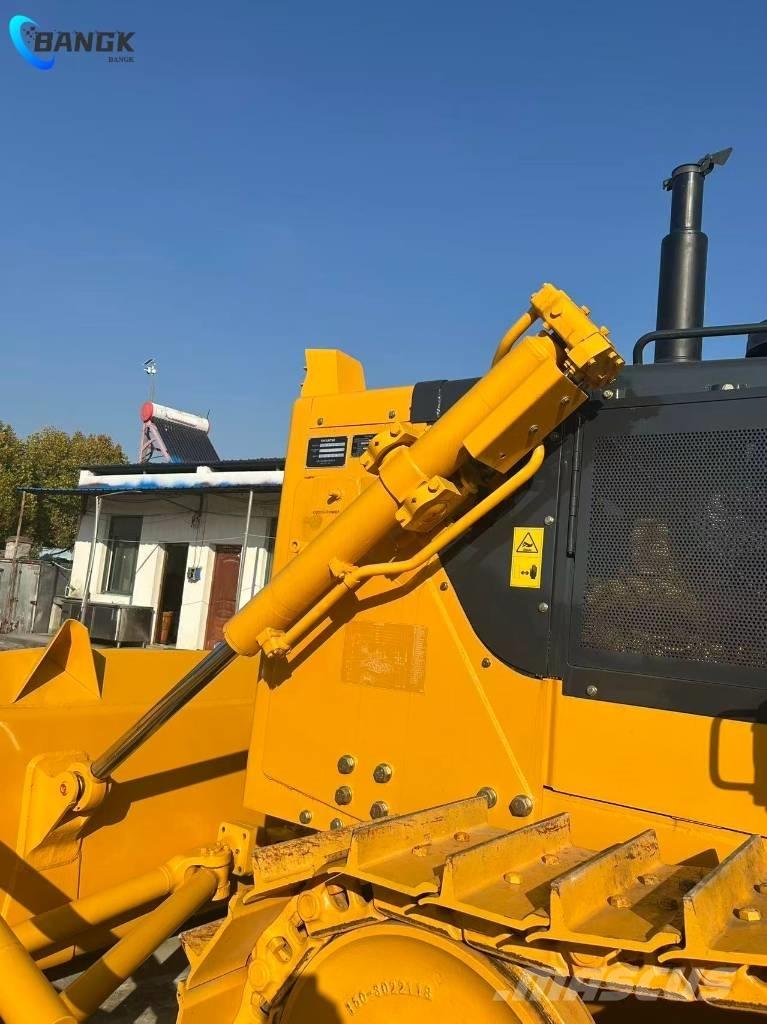

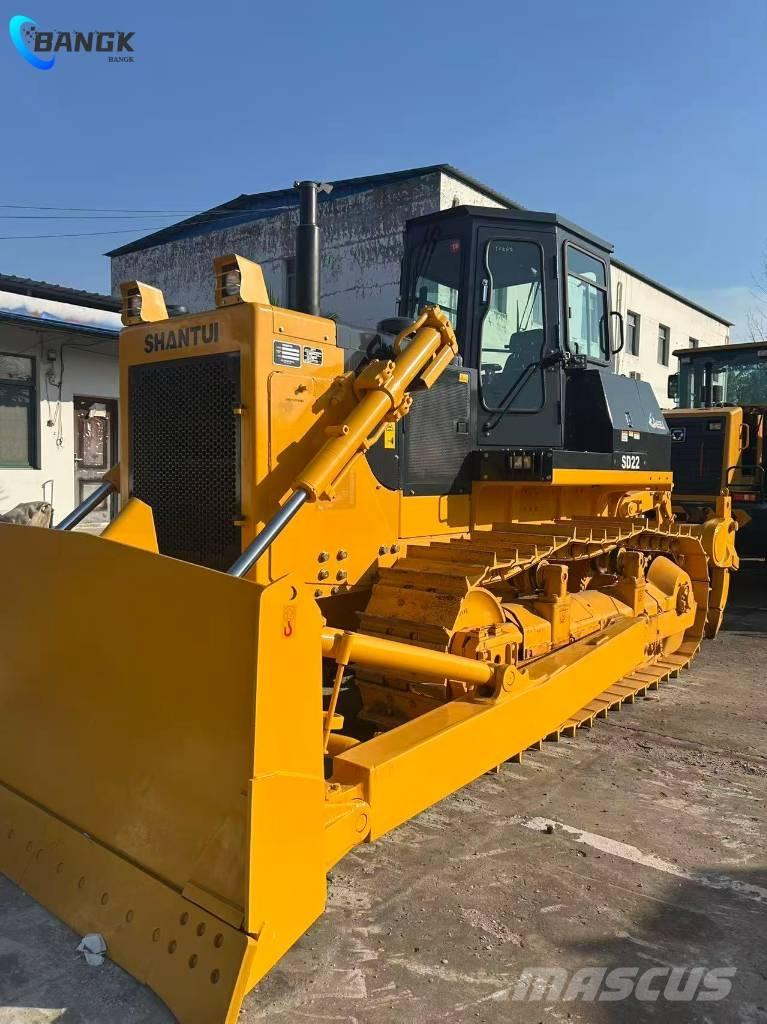

Shantui SD 22

山推 SD22 推土机参数详解 一、基本规格 型号：SD22（山推工程机械股份有限公司） 类型：履带式推土机（大型） 整机工作重量：23,450 kg（标准型，约 23.5 吨） 动力类型：柴油内燃机 适用工况：道路建设、场地平整、水利工程、矿山作业等大型工程 二、动力系统 发动机（可选配） 型号 1：Cummins NT855-C280S10（康明斯六缸涡轮增压） 额定功率 / 转速：175 kW (238 HP)/1800 rpm 排量：14 L，缸径 × 行程：139.7×152.4 mm 型号 2：潍柴 WP12G240E306（六缸直列涡轮增压） 额定功率 / 转速：175 kW (238 HP)/1800 rpm 排量：12 L，总排量10.5 L 发动机形式：直列、水冷、四冲程、增压中冷 排放标准：国 II/EU Stage II 燃油系统： 油箱容量：450 L 燃油类型：0# 或 - 10# 柴油 三、作业性能参数 1. 行驶性能 变速箱：液力机械传动，3 前进 + 3 后退（动力换挡行星变速） 各档行驶速度： 档位 前进速度 (km/h) 后退速度 (km/h) 1 档 0-3.6 0-4.3 2 档 0-6.5 0-7.7 3 档 0-11.2 0-13.2 爬坡能力：30°（约 58% 坡度） 最小转弯半径：3.3 m（标准型） 2. 推土装置（铲刀，多种可选） 铲刀类型 宽度 (mm) 高度 (mm) 容量 (m³) 最大切土深度 (mm) 直倾铲 (S 型) 3,725 1,315 6.4 540 角铲 (A 型) 4,365 1,055 4.7 540 U 型铲 3,800 1,343 7.5 540 半 U 型铲 约 3,800 约 1,300 7.0 540 铲刀最大提升高度：约1,100 mm 铲刀最大倾斜度：约400 mm（左右） 四、尺寸参数 参数 数值 (mm) 参数 数值 (mm) 整机长度（不含松土器） 5,495 履带中心距 2,000 整机宽度（含履带） 3,725（标准型） 履带板宽度 560/610/660（可选） 整机高度 3,402 履带板数量（每侧） 38 离地间隙 360 接地履带长度 2,730 履带轨距 2,000 接地面积 约 3.3 m² 接地比压 66 kPa（约 0.67 吨 /㎡） 五、液压系统 工作液压油箱容量：约120 L 液压泵类型：齿轮油泵，工作装置主泵最大流量262 L/min 液压系统工作压力：14 MPa（工作装置溢流阀设定压力） 主要用途：铲刀升降、倾斜和侧倾控制，松土器操作 六、其他参数 1. 油类容量 系统 容量 (L) 备注 发动机机油 约 45 含滤芯 冷却系统 约 79 含散热器和缸体 变速箱 / 变矩器 约 110 含液压油 2. 松土器（裂土器，标配） 类型：三齿松土器 最大松土深度：695 mm（单齿） 横梁总宽度：约2,200 mm 最大提升高度：515 mm 重量：约2,495 kg（三齿） 用途：破碎硬土、冻土和软岩，提高铲刀工作效率 3. 电气系统 电压：24 V（由两个 12V 蓄电池串联） 启动方式：电启动 发电机：标准配置，满足全车用电需求 4. 版本差异 SD22 有多种衍生版本，主要参数差异如下： 型号 主要差异 SD22 标准型，通用工况，接地比压 66 kPa SD22C 煤炭型，特殊配置适应煤矿环境，工作重量约 23,600kg SD22W 岩石型，加强结构适应恶劣工况，工作重量约 23,450kg SD22F 林业型，配备伐木驾驶室和绞盘，工作重量24,700kg，接地长度 2,730mm SD22D 沙漠型，特殊配置适应沙漠环境，接地长度 3,050mm SD22S 湿地型，宽履带 (660mm)，接地比压低，工作重量约 23,450kg 七、技术参数对比表 参数名称 数值 单位 额定功率 175 kW 整机工作重量 23,450 kg 最大前进速度 11.2 km/h 最大后退速度 13.2 km/h 铲刀最大容量 7.5 m³ (U 型铲) 爬坡能力 30 ° 燃油箱容量 450 L 接地比压 66 kPa 松土器最大深度 695 mm
