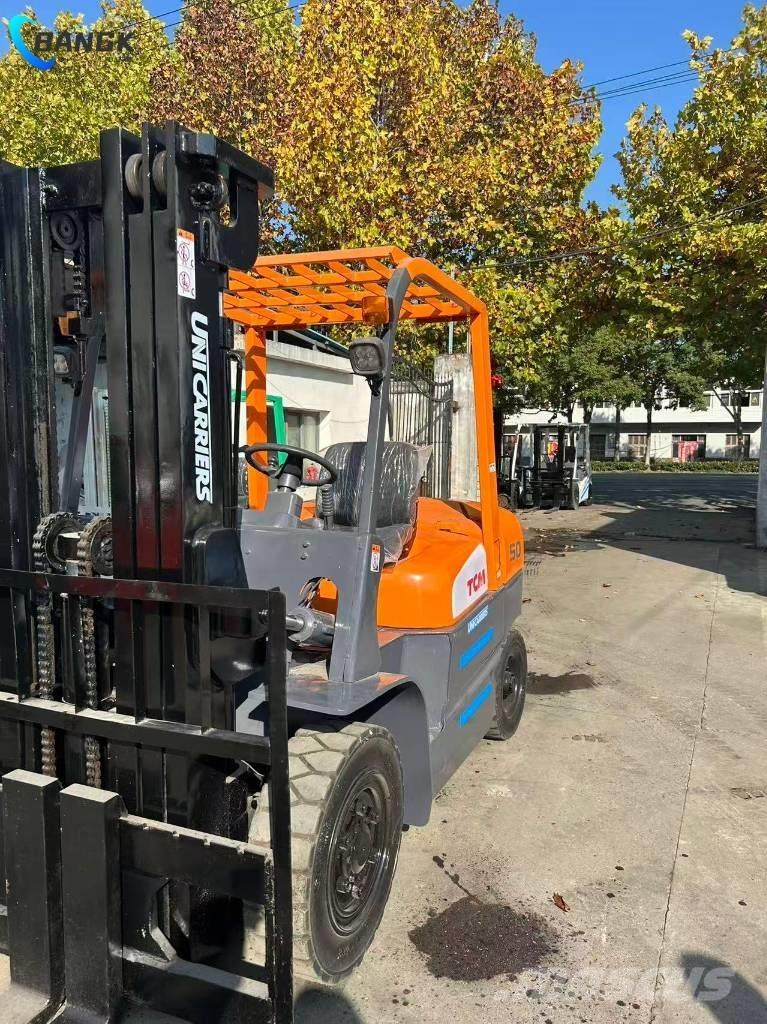

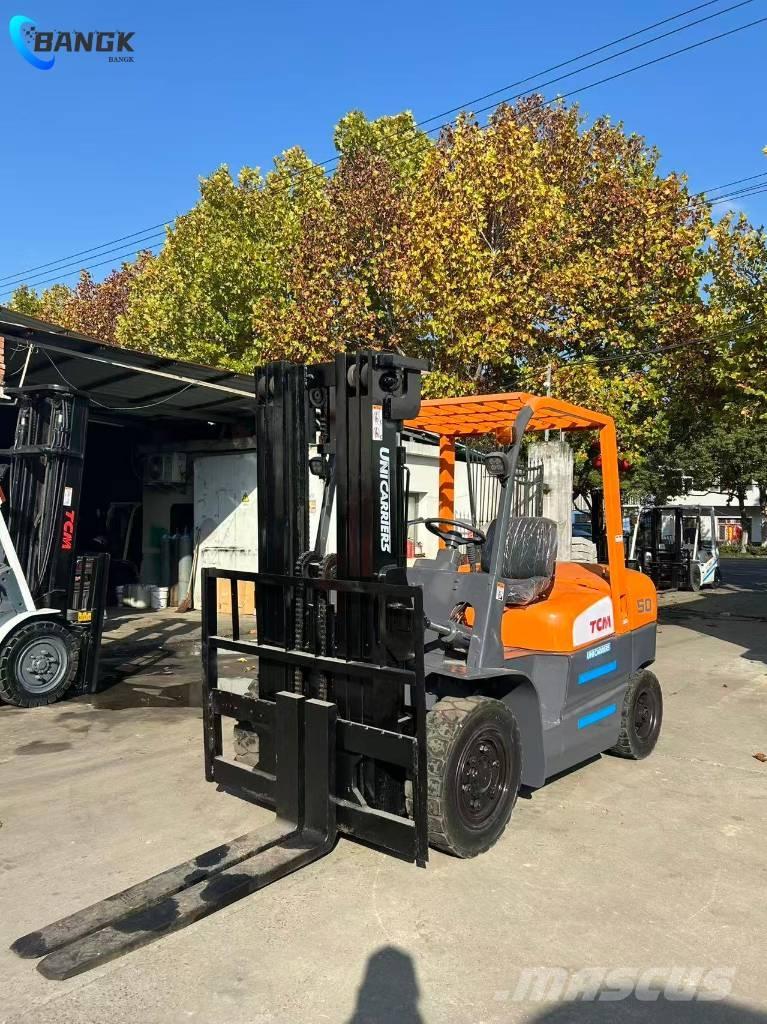

TCM FD 50T 3C

一、基本规格 参数 数值 备注 额定载荷 5,000 kg 负载中心距 600 mm 动力类型 柴油内燃机 - 整机重量 约 7,000-7,310 kg 根据配置不同 操作方式 坐式操作 - 型号含义 FD (柴油平衡重)、50 (5 吨)、T3 (自动变速箱系列)、C (特殊配置) - 二、动力系统 发动机 型号：三菱 S6S 或五十铃 4HK1 (根据年份和地区) 额定功率：74.5 kW (100 HP) @ 2,200 rpm 最大扭矩：约 350 N・m 排量：3.3 L 燃油系统： 油箱容量：60-70 L 燃油类型：0# 或 - 10# 柴油 三、作业性能参数 1. 提升能力 标准提升高度：3,000 mm (2 段标准门架) 最大提升高度：可选至4,500-5,400 mm (三开门架) 自由提升高度：约 150 mm 货叉尺寸：1,220 × 150 × 50 mm (长 × 宽 × 厚) 2. 运行效率 行驶速度： 满载：18.5 km/h 空载：19.5 km/h 起升速度： 满载：约400 mm/s 空载：约450 mm/s 下降速度： 满载：约380 mm/s 空载：约420 mm/s 爬坡能力：20-24% (约 11.3°-13.5°) 牵引力：约28 kN (满载) 四、尺寸与重量 参数 数值 (mm) 备注 全长(不含货叉) 4,560-4,635 - 全长(带货叉) 约 5,780-5,855 - 全宽 1,490-1,995 - 全高(护顶架) 2,400-2,440 - 最小转弯半径 3,040-3,200 - 轴距 2,000 mm - 门架倾角 前 6°/ 后 12° - 离地间隙 130-150 mm - 五、底盘与操控 转向系统：液压助力转向 制动系统： 行车制动：液压湿式盘式制动器 驻车制动：机械拉杆式，作用于后轮 轮胎规格： 前轮：12.00-20-18PR 充气胎 (或实心胎，根据配置) 后轮：12.00-20-18PR 充气胎 六、液压系统 工作压力：17.5-21 MPa 液压泵：齿轮泵，最大流量约45 L/min 液压油箱容量：约40 L 七、电气系统 电源：24V/100Ah 免维护电池 (2 个 12V 串联) 发电机：24V/60A 照明系统：前大灯、工作灯、转向灯、刹车灯 (标配) 八、配置与版本 标准版：开放式顶棚 (Canopy) 可选配置： 封闭式驾驶室 (配空调) 侧移器 (±150mm) 不同提升高度门架 (3-5.4 米) 实心轮胎 (适合室内平坦地面) 货叉前倾 / 后倾功能 九、技术参数对比表 参数名称 数值 单位 额定载荷 5,000 kg 整机重量 7,000-7,310 kg 最大行驶速度 (满 / 空载) 18.5/19.5 km/h 最大提升高度 (标准) 3,000 mm 最小转弯半径 3,040-3,200 mm 爬坡能力 20-24 % 发动机功率 74.5 kW 油箱容量 60-70 L 液压系统压力 17.5-21 MPa
